Detectores

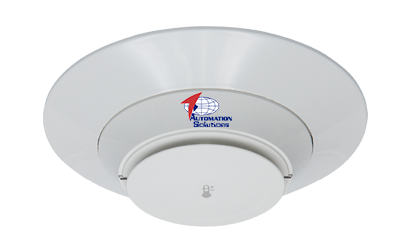

AUT-FST-951

AUT FST 951

Características:

Design moderno e elegante
Tecnologia térmica avançada para resposta rápida
Modelo de temperatura fixa (FST-951) predefinido de fábrica para 135°F (57°C)
Modelo de taxa de aumento (FST-951R), 15°F (8,3°C) por minuto
Modelo de alta temperatura (FST-951H) predefinido de fábrica para 190°F (88°C)
Endereçável por dispositivo.• Compatível com sistemas de protocolo FlashScan® e CLIP
Rotativo, endereçamento decimal (1-99 em sistemas CLIP, 1-159 em sistemas FlashScan)
Conexão SLC de dois fios.
Os LEDs visíveis “piscam” toda vez que a unidade é endereçada
Ângulo de visão de campo de 360° dos indicadores visuais de alarme (dois LEDs bicolores).
Os LEDs piscam em verde na condição Normal e ficam em vermelho constante em Alarme
Comunicações integrais e identificação de tipo de dispositivo integrada
Recurso de teste remoto do painel
Interruptor de teste funcional integrado ativado por ímã externo
Teste de caminhada com exibição de endereço (um endereço de 121 piscará o LED do detector 12-(pausa)-1)
Baixa corrente de espera
Recurso inviolável embutido
Projetado para montagem direta em superfície ou em caixa elétrica
Selado contra contrapressão
Conecta-se a uma base separada para facilitar a instalação e manutenção
Parafusos SEMS para fiação da base separada
Acessório de LED remoto opcional de grupo único
Bases opcionais de sirene, relé e isolador.
Tamanho:
- 2,0" (5,3 cm) de altura; a base determina o diâmetro
- B300-6: 6,1" (15,6 cm) de diâmetro
- B501: 4" (10,2 cm) de diâmetro
Peso de envio: 3,4 onças (96,4 g)
Faixa de temperatura operacional:
- Série FST-951, FST-951R: –20°C a 38°C (–4°F a 100°F)
- Série FST-951H: –20°C a 66°C (–4°F a 150°F).
Espaçamento do detector: aprovado pela UL para 50 pés (15,24 m) de centro a centro
Umidade relativa: 10% - 93% sem condensação
Classificações térmicas: ponto de ajuste de temperatura fixa de 57°C (135°F), detecção de taxa de aumento de 8,3°C (15°F) por minuto, calor de alta temperatura 88°C (190°F)

ESPECIFICAÇÕES ELETRICAS

Faixa de tensão: pico de 15 - 32 volts DC
Corrente de espera (máx. média): 200uA @ 24 VDC (uma comunicação a cada 5 segundos com LED ativado)
Corrente do LED (máx.): 4,5mA @ 24 VDC (“ON”).

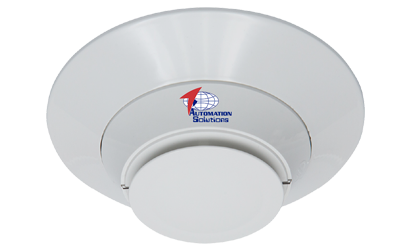

AUT-FSP-951

AUT FSP 951

Características:

Técnica de comunicação estável com imunidade a ruídos;
Baixa corrente de espera;
Conexão SLC de dois fios;
Compatível com sistemas de protocolo FlashScan® e CLIP;
Rotativo, endereçamento decimal (1-99 em sistemas CLIP, 1-159 em sistemas FlashScan);
Acessório de LED remoto opcional de grupo único;
O design de LED duplo oferece ângulo de visão de 360°;
Os LEDs bicolores visíveis piscam em verde toda vez que o detector é endereçado e acendem em vermelho constante em caso de alarme (somente sistemas FlashScan);
Recurso de teste remoto do painel;
Teste de caminhada com exibição de endereço (um endereço em 121 piscará o LED do detector: 12-[pausa]-1 (somente sistemas FlashScan;
Interruptor de teste funcional integrado ativado por ímã externo.
Recurso inviolável embutido;
Selado contra contrapressão;
Opções de cores expandidas;
Parafusos SEMS para fiação da base separada;
Bases opcionais de relé, isolador e sirene.
Sensibilidade:
- Aplicações UL: 0,5% a 4,0% por obscurecimento do pé;
- Aplicações ULC: 0,5% a 3,5% por obscurecimento do pé
Tamanho: 2,0" (5,3 cm) de altura; a base determina o diâmetro
- B300-6: 6,1" (15,6 cm) de diâmetro
- B501: 4" (10,2 cm) de diâmetro
Peso de envio: 3,4 onças (96,4 g)
Faixa de temperatura operacional:
- FSP-951, 0°C a 50°C (32°F a 122°F)
- FSP-951T, 0°C a 38°C (32°F a 100°F)
- FSP-951R instalado em um DNR/DNRW, -20°C a 70°C (-4°F a 158°F)
Faixa de velocidade listada UL/ULC: 0-4000 pés/min. (1219,2 m/min.), adequado para instalação em dutos
Umidade Relativa: 10%-93% sem condensação
Classificações Térmicas: Ponto de ajuste de temperatura fixa 135°F (57°C).

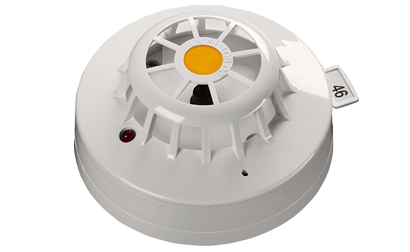

AUT-55000-450APO

AUT 55000 450APO

Especificações
Sensor	Termistor NTC único
Frequência de amostragem	Um segundo
Comunicação digital	Compatível com XP95, Discovery e CoreProtocol
Tensão de alimentação	17 - 28 V dc
Tensão de Modulação no Detector	5 V a 9 V pico a pico
Corrente de supervisão	250 µA
Corrente de pico	1 mA
Corrente do alarme	3 mA max
Faixa de temperatura operacional	0ºC - 66ºC
Umidade	0% a 95% RH (sem condensação ou gelo)
Normas e aprovações	UL, FM, CSFM
Dimensões	3,93" de diâmetro x 1,65" de altura
Peso	105g
Materiais	Corpo: Policarbonato retardante de chama branco
	Terminais: Aço inoxidável niquelado
Método de teste	Secador de cabelo
Espaçamento	Teto liso	18,2m
	Parede ou divisória	7,62m

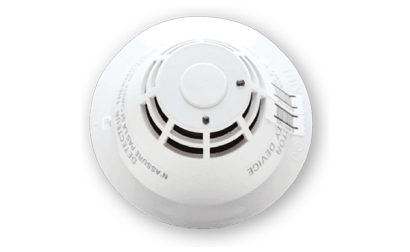

AUT-SIGA-HRS

AUT SIGA HRS

Especificações
Espaçamento de 70 pés (21,3 metros)
15° F (9° C)/min taxa de aumento/135° F (57° C) pés e 135° F (57° C) tipo de temperatura fixa
Detector inteligente c/w microprocessador integral
Memória não volátil
Mapeamento automático do dispositivo
Endereçamento eletrônico
Identificação de detectores defeituosos
LEDs duplos de status VERMELHO/VERDE
Bases de montagem padrão, relé, isolador de falhas e audíveis
Projetado e fabricado de acordo com as normas ISO 9001
Elemento Sensor de Calor	Fixo e Temperatura/Taxa de Aumento
Ponto de alarme	Alarmes a 135ºF (57ºC) Ambiente ou Temp. aumentar acima de 15ºF (9ºC) por minuto
Espaçamento do detector listado pela UL	Espaçamento de centro a centro de 70 pés (21,3 metros)
Ambiente Operacional e de Armazenamento	Temperatura de operação: 32ºF a 100ºF (0ºC a 38ºC) Temperatura de armazenamento: -4ºF a 140ºF (-20ºC a 60ºC) Umidade: 0 a 93% RH, sem condensação
Tensão operacional	15,2 a 19,95 Vdc (19 Vdc nominal)
Corrente Operacional	Quiescente: 45µA @ 19 V Alarme: 45µA @ 19V Modo de alarme autônomo de emergência: 18mA Corrente de pulso: 100 µA (100 ms)
Construção e acabamento	Polímero de Engenharia de Alto Impacto - Branco
Operação do LED	LED verde on-board - Pisca quando sondado LED vermelho on-board - Pisca quando em alarme; Ambos os LEDs - Luz constante quando em alarme (autônomo) Compatível Remoto LED vermelho (modelo SIGA-LED) Pisca quando em alarme
Requisitos de endereço	Usa um endereço de dispositivo
Listagens de agências	UL, ULC, MEA, CSFM

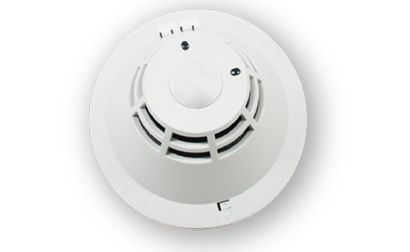

AUT-SIGA2-PS

AUT SIGA2 PS

Especificações
Tensão operacional	15,20 a 19,95 VCC
Atual	Funcionamento normal	45 µA
	Alarme	45 µA
	Stand-alone alarme	18.6 mA
Velocidade do ar	0 a 4.000 pés/min (0 a 20,32 m/s)
Montagem na parede: distância do teto	12 pol. (305 mm) máx.
Ambiente operacional	Temperatura	32 a 120°F (0 a 49°C)
	Humidade relativa	0 a 93% sem condensação
Temperatura de armazenamento	4 a 140°F (-20 a 60°C)
Compensação ambiental	Automático

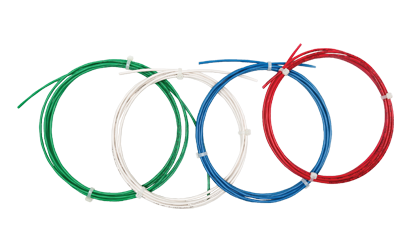

AUT-PHSC155-EPC

AUT PHSC155 EPC

Especificações
Cobertura de linha... sensibilidade contínua
Sete classificações de temperatura de alarme
A capacidade de resistir a ambientes severos condições
Aprovação para uso em locais perigosos
Facilidade de instalação, teste e emenda
Compatibilidade com outro dispositivo de iniciação está ligado mesmo circuito
Listado para espaçamento de até 15,2 m (50 pés)
Classificação máxima de tensão	30 VAC, 42 VDC
Modelos de resistência PHSC	.185 ohms/ft. (.607 ohms/m)
Modelos de PLR de resistência	.058 ohms/ft. (.191 ohms/m)
Min. Raio de curvatura	2.5 inches (6.4cm)
Diâmetro	Nominal 5/32 inch (4mm)
Peso	Nominal 8lbs./500 ft. (3.6 kg/152m)

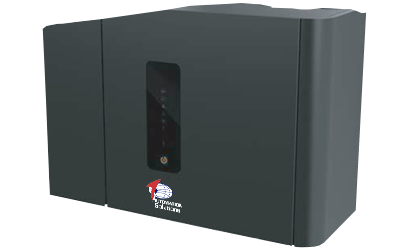

AUT-VES-A00P

AUT VES A00 P

Especificações
Tensão de Alimentação	18 a 30 VCC (24 VCC Nominal) 18 a 30 VCC (24 VCC Nominal)
Consumo de energia @24 VDC	Aspirador	Configuração 1	Configuração 5	Configuração 10
	Power (quiescente)	7.9 W	9.7 W	14.8 W
	Power (Em alarme)	8.5 W	9.9 W	14.5 W
	Peak current: 1.5APeak current: 1.5A
Dimensões (L x A x P)	350 mm x 225 mm x 135 mm
Condições de funcionamento	Ambiente: 0°C a 39°C (32°F a 102°F)
	Testado para (EN54-20): -10°C a 55°C (14°F a 131°F)
	Ar amostrado: -20°C a 60°C (-4°F a 140°F)
	Umidade: 5% a 95% RH, sem condensação
Condições de armazenamento (não operacional)	Umidade: Seco (<95%)
	Temperatura: 0° a 85°C
	Não deve ser exposto à luz solar ou outras fontes de radiação
Rede de tubos de amostragem	Comprimento máximo por tubo ao usar quatro tubos retos Comprimento máximo por tubo ao usar quatro tubos retos: - Quatro tubos VES-A00-P: 70 m (230 pés)
	Comprimento máximo total do tubo (com ramais): Comprimento máximo total do tubo (com ramais): - Quatro tubos VES-A00-P: 560 m (1.837 pés)
	Ferramenta de projeto de modelagem de tubos: ASPIRE
	Consulte a Seção 3.1 Considerações de Projeto
	Nota: Conformidade com os padrões de uma rede de tubulação específica deve ser determinado usando ASPIRE.
Tamanho do tubo de entrada	Diâmetro externo: 25 mm ou 1,05 pol (3/4" IPS)
Tamanho do tubo de escape	Diâmetro externo: 25 mm ou 1,05 pol (3/4" IPS) via adaptador
Relés	12 relés programáveis
	Contatos classificados como 2A @ 30 VDC (resistivos)
	Programável para travar ou não travar estados de alarme ou falha
Classificação de IP	IP 40
Montagem	vertical ou invertido
Acesso por cabo	4 x 26 mm (1 pol) portas
Cable Termination	Screw terminal blocks (0.2-2.5 sq mm, 24-14 AWG)
Interfaces	USB (Type 2)
	Ethernet (RJ45)
Faixa dinâmica	0,000%/m a 32%/m (0,0000%/pé a 10%/pé)
Faixa de sensibilidade	0,005 a 20% obs/m (0,0016 a 6,25% obs/ft.)
Faixa de configuração de limite	Alerta: 0,005%–2,0% obs/m
	Ação: 0,005%–2,0% obs/m
	Incêndio 1: 0,010%–2,0% obs/m
	Incêndio 2: 0,020%–20,0% obs/m
Referência	Fonte de nível de fumaça de referência
Software-chave
Registro de eventos	Até 20.000 eventos armazenados em base FIFO
Autoaprendizagem	Mínimo 15 minutos	Máximo 15 dias, 23 horas, 59 minutos	Recomendado 14 dias
	Os limites são alterados automaticamente dos valores definidos anteriormente Os limites são alterados automaticamente dos valores definidos anteriormente para os valores atualizados após a conclusão do processo de Autoaprendizado
Referência	Ajuste para condições ambientais externas
Quatro Níveis de Alarme	Alerta, Ação, Incêndio 1 e Incêndio 2
Dois níveis de aviso de falha	Manutenção e Falha Grave
Auxiliares de manutenção	Filtro e monitoramento de fluxo
	Relatórios de eventos via VESDAnet e log de eventos

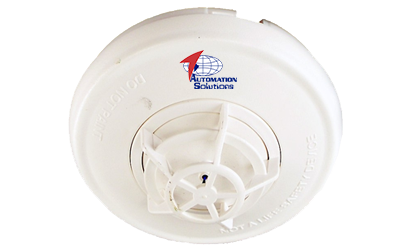

AUT-4098-9733

AUT 4098 9733

O sensor de calor TrueAlarm é de autorrestauração e fornecem taxa compensada, sensores de temperatura fixos, selecionáveis com ousem sensor de sensor de temperatura de taxa de elevação
Devido à suapequena massa térmica, o sensor mede precisamente e rapidamente atemperatura local para análise no painel de controle de alarme de fogo
Detecção de temperatura de taxa de elevação é selecionável no painelde controle tanto para 15° F (8.3° C) ou 20° F (11.1° C) por minuto
O sensor de temperatura fixa é independente do sensor de taxa deaumento e programável para operar a 57.2° C (135° F) ou 68° C (155° F)
Em um fogo de desenvolvimento lento, a temperatura não podeaumentar rapidamente o suficiente para operar o recurso de taxa de elevação. No entanto, um alarme será iniciado quando a temperatura atinge a sua configuração de temperatura fixa nominal
O sensor de calor TrueAlarm pode ser programado como um dispositivo utilitário para monitorar temperaturas extremas na faixa de32° F a 155° F (0° C a 68° C). Essa característica pode fornecer alertas decongelamento ou alertar para problemas do sistema de aquecimento,ventilação e ar condicionado (HVAC).

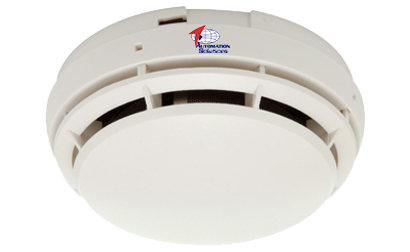

AUT-4098-9714

AUT 4098 9714

Especificações
Potência de supervisão de sensores e comunicações	Comunicações IDNet ou MAPNET II, seleção automática, 1 endereço por base
Conexões de comunicações	Terminal com parafusos para fiação de entrada/saída para fio de 18 a 14 AWG (0,82 mm² a 2,08 mm²)
Corrente do indicador LED de alarme remoto	1 mA típico, sem impacto na corrente de alarme
Conexões de relé e indicador LED de alarme remoto	Fios de cobre codificados por cor, 18 AWG (0,82 mm²)
Faixa de temperatura operacional listada em UL	0 °C a 38 °C (32 °F a 100 °F)
Faixa de temperatura operacional (com Sensor de Fumaça)	-9 °C a 50 °C (15 °F a 122 °F)
Faixa de temperatura de armazenamento	-18 °C a 60 °C (0 °F a 140 °F)
Faixa de umidade	10% a 95% de UR
Faixa de velocidade do ar do sensor de fumaça	0-4000 pés/min (0-1220 m/min)
Cor do alojamento	Branco gelo ou preto
