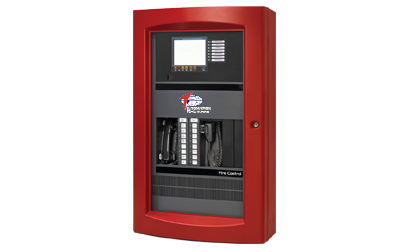

AUT-S4100ES
- Modelos disponíveis com tela de toque colorida ES (mostrada na Figura 1), tela monocromática de 2 linhas x 40 caracteres ou tela de alarme de informações monocromática
- Controlador mestre de 32 bits com interface de operação codificada por cores, incluindo interruptores elevados para feedback de alta confiança
- CPU com programa de configuração dupla, acesso conveniente à porta de serviço e capacidade para até 3.000 pontos endereçáveis
- O conjunto da CPU inclui 2 GB de memória flash compacta dedicada para programação do sistema no local e armazenamento de informações
- Fonte de alimentação ES (ES-PS) e carregador com relé de alarme integrado, saída de alimentação auxiliar programável e provisões para uma placa opcional de 4 pol. x 10 pol. ou duas placas opcionais compatíveis de 4 pol. x 5 pol., como interface de dispositivo endereçável IDNet2, convencional Módulos NAC ou IDNACSLC endereçáveis; consulte as instruções de instalação 579-1288 para obter detalhes adicionais
- Kits de atualização estão disponíveis para painéis de controle existentes

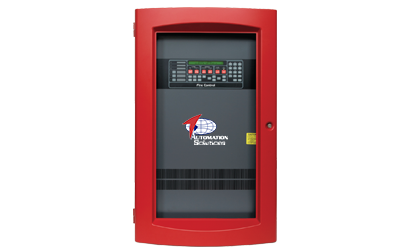

AUT-4010ES
| Especificações | ||
| Distância máxima da unidade de controle para cada carga do dispositivo | 0 to 125 | 4000 pés (1219 m); 50 ohms |
| 126 to 250 | 2500 pés (762 m); 35 ohms | |
| Comprimento total do fio permitido com derivações em T para fiação Classe B | Até 12.500 pés (3,8 km); 0,60 µF | |
| Capacitância máxima entre canais IDNet | 1 µF | |
| Tipo de fio e conexões | Fio blindado ou não blindado, torcido ou não torcido | |
| Conexões | Terminais para 18 AWG a 12 AWG (0,82 mm² para 3.31mm²) | |
| Instruções de instalação | 579-989 | |

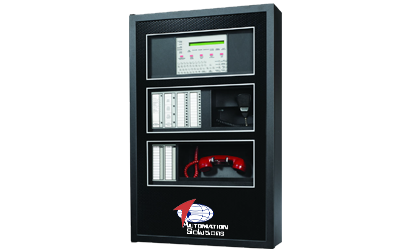

AUT-NFS2-640E
- Certificado para aplicações sísmicas quando usado com o kit de montagem sísmica apropriado
- Aprovado para aplicações marítimas quando usado com equipamentos compatíveis listados
- Um, expansível para dois, circuito de linha de sinalização inteligente isolado (SLC) Estilo 4, 6 ou 7
- Proteção contra incêndio sem fio usando a tecnologia de incêndio integrada sem fio SWIFT Smart
- Até 159 detectores e 159 módulos por SLC; 318 dispositivos por loop/636 por FACP ou nó de rede
- Os detectores podem ser qualquer mistura de íon, foto, térmico ou multisensor; detectores sem fio estão disponíveis para uso com o FWSG
- Os módulos incluem estações de acionamento endereçáveis, dispositivos de contato normalmente aberto, detectores de fumaça de dois fios, notificação ou relé; módulos sem fio estão disponíveis para uso com o FWSG
- Tela padrão de 80 caracteres, tela grande de 640 caracteres (NCA-2) ou sem tela (um nó em uma rede)
- Opções de rede:
- Rede de alta velocidade para até 200 nós
- Rede padrão para até 103 nós
- Fonte de alimentação comutada de 6,0 A com quatro circuitos de dispositivos de notificação (NAC) integrados de classe A/B. Sincronização selecionável do System Sensor, Wheelock ou Gentex strobe
- Relés integrados de alarme, problema, segurança e supervisão
- VeriFire® Tools utilitário de programação online ou offline. Carregue/Baixe, salve, armazene, verifique, compare e simule bancos de dados do painel. Atualizar firmware do painel
- Relatórios Várias opções de comunicação da estação central:
-
- UDACT padrão
- Internet
- Internet/GSM
- Anunciadores remotos de 80 caracteres (até 32)
- anunciadores EIA-485, incluindo gráficos personalizados
- Interface da impressora (impressoras de 80 e 40 colunas)
- Arquivo de histórico com capacidade de 800 eventos em memória não volátil, além de arquivo separado somente de alarme de 200 eventos
- Seleção de verificação de alarme por ponto, com contador automático
- Sequência de alarme pré-sinal/positivo (PAS)
- Opções de inibição de silêncio e temporizador de silêncio automático
- Tempo de março/temporal/codificação de dois estágios da Califórnia/sincronização de estroboscópio
Programável em campo no painel ou no PC, com o programa VeriFire Tools verifique, compare, simule - Teclado QWERTY completo
- O carregador de bateria suporta baterias de 18 a 200 AH
- Pontos sem alarme para funções de prioridade mais baixa
- ACK remoto/Silence Signal/System Reset/Drill via módulos de monitor
- Funções de controle automático de tempo, com exceções de feriados
- Eletrônica de Tecnologia de Montagem em Superfície (SMT)
- Extensa proteção contra transientes integrada
- Equações lógicas booleanas poderosas
- Suporte para o sistema de controle de fumaça da série SCS no modo HVAC

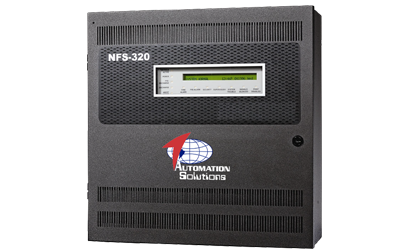

AUT-NFS-320
-
Certificado para aplicações sísmicas quando usado com o kit de montagem sísmica apropriado
-
Aprovado para aplicações marítimas quando usado com equipamentos compatíveis listados
-
Um circuito de linha de sinalização inteligente isolado (SLC) Estilo 4, 6 ou 7
-
Até 159 detectores e 159 módulos por SLC; máximo de 318 dispositivos
- Os detectores podem ser qualquer mistura de íon, foto, térmico ou multisensor; detectores sem fio estão disponíveis para uso com o FW SG
- Os módulos incluem estações de acionamento endereçáveis, dispositivos de contato normalmente aberto, detectores de fumaça de dois fios, notificação ou relé; módulos sem fio estão disponíveis para uso com o FW SG
-
O gateway SWIFT sem fio FWSG opcional suporta dispositivos SLC sem fio
-
Exibição padrão de 80 caracteres
-
Opções de rede:
- Rede de alta velocidade para até 200 nós
- Rede padrão para até 103 nós
-
Fonte de alimentação de 6,0 A com quatro circuitos de aparelhos de notificação (NAC) integrados de classe A/B. Sincronização selecionável do System Sensor, Wheelock ou Gentex strobe
-
Relés integrados de alarme, problema, segurança e supervisão
-
VeriFire® Tools utilitário de programação online ou offline. Carregue/Baixe, salve, armazene, verifique, compare e simule bancos de dados do painel. Atualizar firmware do painel
-
Relatórios de Autoprogramação e Walk Test
-
Várias opções de comunicação da estação central:
- UDACT padrão
- Internet
- Internet/GSM
-
Anunciadores remotos de 80 caracteres (até 32)
-
anunciadores EIA-485, incluindo gráficos personalizados
-
Interface da impressora (impressoras de 80 e 40 colunas)
-
Arquivo de histórico com capacidade de 800 eventos em memória não volátil, além de arquivo separado somente de alarme de 200 eventos
-
Seleção de verificação de alarme por ponto, com contador automático
-
Sequência de alarme pré-sinal/positivo (PAS)
-
Opções de inibição de silêncio e temporizador de silêncio automático
-
Funções de codificação NAC:
- Horário de março
- Temporal
- Codificação em dois estágios da Califórnia
- Canadense de dois estágios
- Sincronização de estroboscópio
-
Programável em campo no painel ou no PC com VeriFire® Tool sprogram verifique, compare, simule
-
Teclado QWERTY completo
-
O carregador de bateria suporta baterias de 18 a 200 AH
-
Pontos sem alarme para funções de prioridade mais baixa
-
ACK remoto/Silence Signal/System Reset/Drill via módulos de monitor
-
Funções de controle automático de tempo, com exceções de feriados
-
Extensa proteção contra transientes integrada
-
Equações lógicas booleanas poderosas

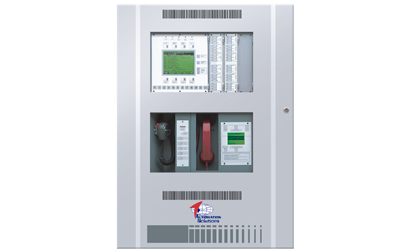

AUT-EST3
- LCD de 68 caracteres LCD de 68 caracteres:
- Exibe informações importantes para o usuário primeiro
- Primeiro e último alarme com as mãos livres
- Tempos de resposta de alarme excepcionais:
- Tempo de resposta de alarme de 3 segundos em qualquer tamanho de redeTempo de resposta de alarme de 3 segundos em rede de qualquer tamanho
- Tempo de resposta de alarme de loop de 750 ms
- Fiação total da rede acima de 300.000 pés Fiação total da rede acima de 300.000 pés
- Oito canais multiplexados para seleção de fonte de áudio em um Oito canais multiplexados para seleção de fonte de áudio em um par de fios
- Amplificadores de áudio com zonas Amplificadores de áudio com zonas
- Suporta operações de sistema proprietário e local Suporta operações de sistema proprietário e local
- Para retrofit, o fio existente pode ser usado se estiver eletricamente sólido Para retrofit, o fio existente pode ser usado se eletricamente sólido
- Deslize o LED e alterne os rótulosDeslize o LED e alterne os rótulos
- Suporte para detectores e módulos da série SignatureSuporte para detectores e módulos da série Signature
- Endereçamento automático de dispositivos e painéis Endereçamento automático de dispositivos e painéis
- 250 dispositivos por loop, 2500 dispositivos por nó
- Mapeamento do circuito do dispositivo
- Até 32 bits de problema por dispositivo para solução de problemas

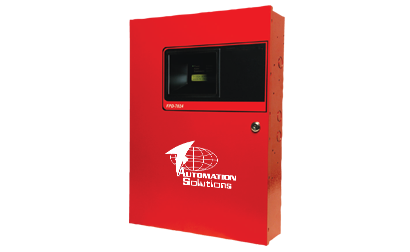

AUT-FPD-7024
| Especificações | |
| Impedância de linha para detecção de falha de aterramento (barramento opcional, entrada convencional, NAC, circuito de alimentação secundário, barramento MUX, alimentação AUX, alimentação SMK) |
10 kΩ ou menor |
| Alimentação (entrada não resetável) | 120 V 60 Hz 1,4 A ou 230/240 V 50 Hz, 0,7 A |
| Alimentação (auxiliar sem redefinição) | 17 a 31 VRMS, não filtrada, 1 A |
| Alimentação (reset dos detectores) | 20,4 a 28,2 VCC nominal, filtrada, 1 A. |
| Alimentação (barramento opcional) | 12 VCC nominal, 500 mA |
| Alimentação (circuito de equipamento de notificação [NAC]) | Cada NAC tem alimentação de 24 VRMS nominal e não filtrada, com capacidade de até 2,5 A (mas limitada pela capacidade total de 4 A do painel) |
| Alimentação (baterias em repouso opcionais) | Duas de 12 V (em série), 7 Ah a 40 Ah |
| Impedância de linha de NACs (perda de tensão) | 1,5 V |
| Fabricantes de bateria recomendados | Power Sonic: PS-1270, PS-12170, PS-12180 YUASA: NP7-12, NPG18-12 |
| Temperatura (operação e armazenamento) | 0 °C a 49 °C (32 °F a 120 °F) |
| Local (integrado) | O painel de controle principal inclui três relés do tipo "C". Os contatos dos relés são classificados em 5 A, 28 VCC. No momento, não há nenhuma limitação nos contatos dos relés. A seleção padrão para os relés é indicar alarme geral (relé 1), falha geral do sistema (relé 2) e supervisão (relé 3). Ao usar mapeamento de ponto ou zona, eles poderão ser programados para ativar em uma ampla variedade de condições. |
| Remoto | Oito saídas de relé do tipo C são fornecidas por um Módulo de relé remoto D7035. O módulo conectase ao FACP pelo barramento opcional. As saídas são totalmente programáveis, exatamente como os relés locais são programados. Cada saída funciona independentemente das outras sete para proporcionar flexibilidade total. A comunicação com o D7035 é supervisionada. Classificação do contato: 5 A a 28 VCC Número de módulos: dois módulos, no máximo |
| Cabeamento | Classe A ou Classe B |
| Padrões de notificação | Configurável para contínuo, pulsado, California March, Código 3 Temporal (ANSI), Wheelock sincronizado, Gentex sincronizado e System Sensor sincronizado |

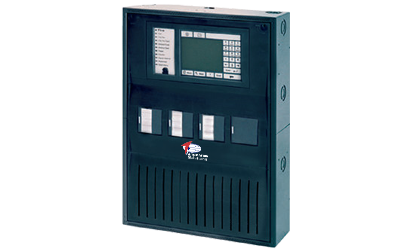

AUT-FPA-5000
- Configuração modular que permite uma fácilConfiguração modular que permite uma fácil expansão
- Interligação de até 32 Painéis de controle, PainéisInterligação de até 32 Painéis de controle, Painéisrepetidores e servidores OPC
- Ligação de múltiplos loops CAN com infraestruturaLigação de múltiplos loops CAN com infraestruturaEthernet de elevado desempenho e redundância
- Instalação e detecção automática de módulosInstalação e detecção automática de módulosfuncionais, ligando-os simplesmente à calha dopainel
- Ligação ao BIS (Building Integration System) atravésLigação ao BIS (Building Integration System) atravésde servidor OP
